馈线型电弧光保护

　　一、概述

　　在变配电用的中低压开关柜为供电系统的供电枢纽之一，在开关柜发生内部故障时,能否迅速切除故障,对电力系统的安全运行至关重要。中低压开关柜在内部发生短路故障时，会出现电弧光的现象,电弧光是供电设备损坏的能量来源，按照C-62271-200标准和EEC37.20.7标准规定，开关柜能承受内部放电燃弧的时间仅为100ms。

　　当使用传统时间梯度或基于保护配合闭锁的保护原理时,传统的保护系统不能在规定时间内切除燃弧故障。电弧光保护通过检测弧光与故障电流,将总故障切除时间控制在开关柜可承受燃弧时间内,将弧光短路产生的危害降低。

　　电弧光保护系统测量的光和电是两个完全不同物理性质的参数,“光”与“电”相与的判据原理决定了弧光保护系统可靠性高于只用“电”作为判据的保护类型，弧光传感器采用特制的光敏电阻,对日常光具有不敏感性,可有效避免除电弧光外其他光的干扰。

　　二、产品选型

　　三、产品功能特点及技术优势

　　3.1 特点

　　1 、AC/DC85~265V )体积小巧,安装方便 宽范围电源输入;

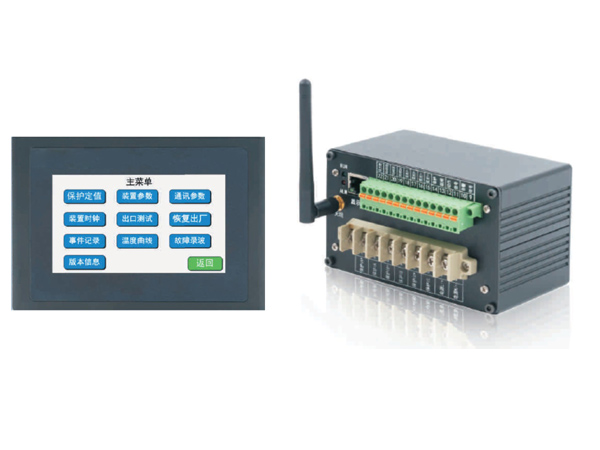

　　2、友好的人机界面,主机和显示装置分体式安装,显示装置采用43英寸触摸式液晶彩屏;

　　3、 3 路弧光点传感器接入,弧光判据启动条件为光强度超过8000LX;

　　4、 三相电流监测、可增设12无线温度监测、电流过流值、温度超高值都可设定;

　　5 、带 1路大容量跳闸输岀 1路告警接点输岀,跳闸逻辑可编程;

　　6、 24小时不间断系统自检,可持续巡检系统内的所有设备,保证与主机连接的点传感器硬件正常,且与系统连接正常;

　　7、自带RS485 通讯端口，支持MODBUS通讯协议;

　　8、三段过流、过负荷保护,事件故障查询,故障录波,卫星时钟,温度变化曲线记录;
