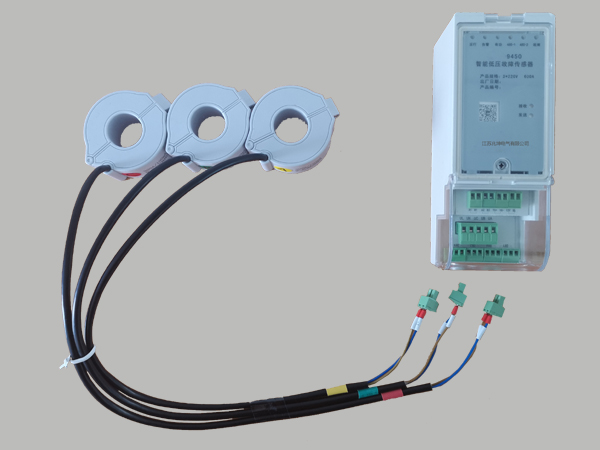

三相故障传感器

　　一、产品概述

　　三相低压故障传感器(以下简称“故障传感器”)是一种接入低压线路的用电状态和故 障监测设备，故障传感器在设计上总结了多年的故障现场排查经验，针对低压线路复杂的特点开发。采用了开启式电流互感器和穿刺取电线夹可以在不停电的情况下安装，结构简单安装便捷。

　　故障传感器可安装在架空线路的分支点以及开关分支箱内，并在上述位置建立监测点，通过 监测三相电压、电流、零序电流、有功/无功功率等参数分析找出造成线路异常的分支，实现线 路运行状态的监测功能，线路故障状态的指示功能，以及台区、相位和线路拓扑结构的识别功能。

　　故障传感器采用了32位嵌入式ARM处理器，24位高精度Σ-Δ模数转换器，具有强大的数据处 理能力和通讯能力以及高精度采样能力。具有本地RS485数据通讯接口、宽带载波HPLC通讯接口，可以把数据实时传送给TTU设备或通讯中继设备。

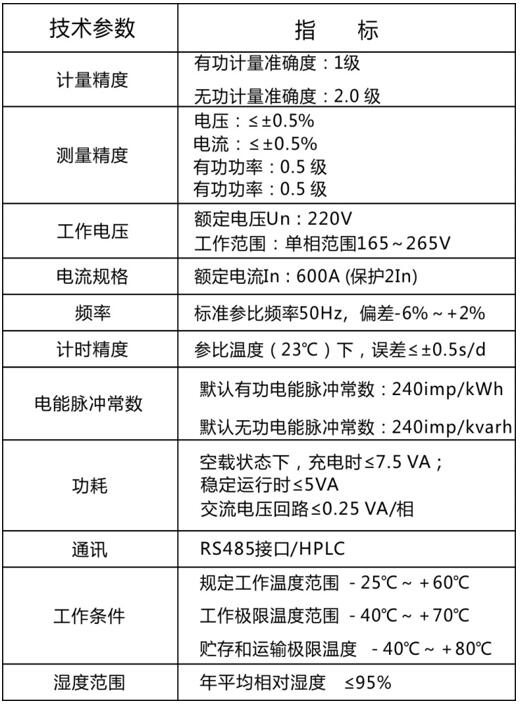

　　二、技术参数

　　三、产品尺寸

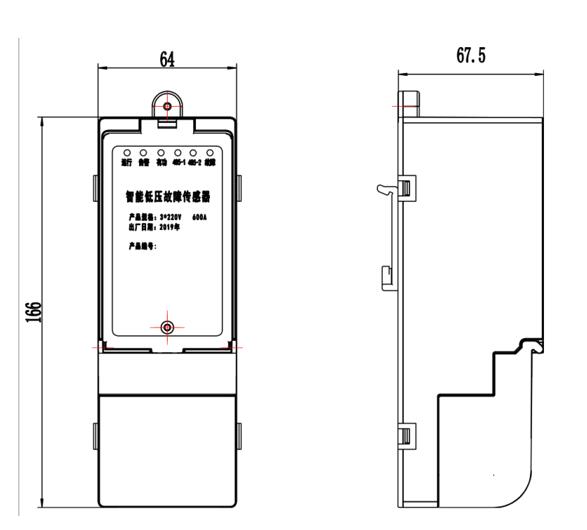

　　3.1 主体

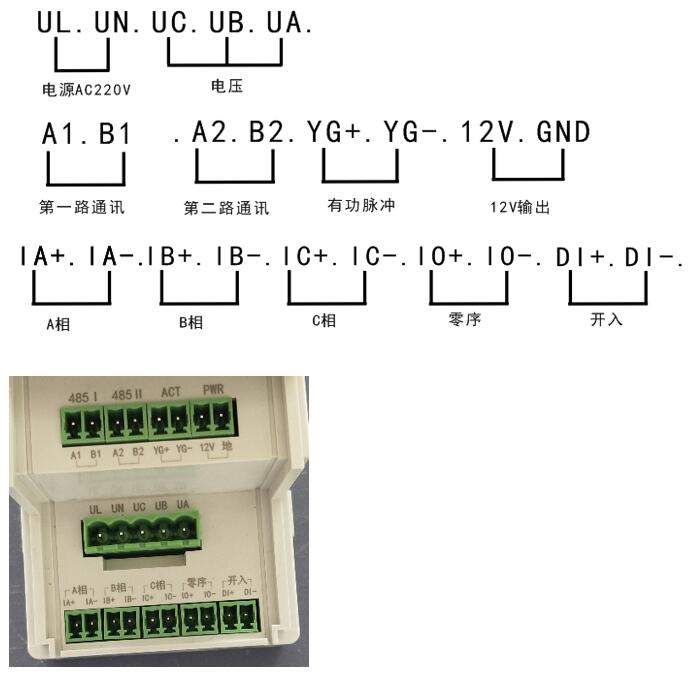

　　3.2 接线说明
